小型監視カメラ制御装置２


上位ＰＣから予めティーチングしたカメラのポジション、ズームを記録して、定刻に指定の位置に移動します。 手動操作の場合、ジョイスティックを使用して操作することも可能です。弊社にて小型監視カメラ制御装置の 装置及びソフトウエアを製作しました。全国、北海道から沖縄まで納品しました。 恒温層による温度サイクル試験、振動試験を行い、細心の注意を払って製作した制御装置は、１０年間ノントラブルです。


関連項目
＞画像処理 追跡処理
＞ＰＩＤむだ時間補償シミュレーション

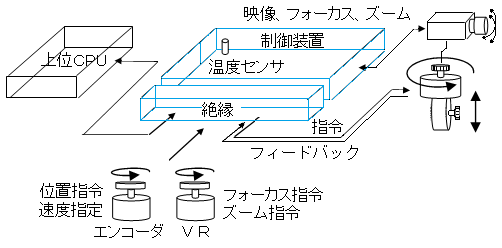

監視カメラ構成図

ＣＰＵ部 ルネサスマイクロコンピュータのコントローラ系としては、高性能なＳＨ２Ａを使用しています。 クロック２００ＭＨｚで動作します。内部ＲＡＭ １２８ＫＢを搭載し、この内部ＲＡＭ上でプログラムを動作させることで、 ２００ＭＨｚのピーク性能を引き出すことができます。
通信部 ＲＳ－２３２Ｃ、ＲＳ－４２２インタフェースを搭載し、カラーカメラ及び、上位ＰＣとの通信を行います。 １０Ｍｂｐｓ、瞬時同相除去電圧の高いフォトカプラにて絶縁しています。 ＥＳＤ保護として、±１５ＫＶ ＨＵＭＡＮ ＢＯＤＹ ＭＯＤＥＬのＲＳ－２３２Ｃ用ＩＣ、 ±１２ＫＶ ＨＵＭＡＮ ＢＯＤＹ ＭＯＤＥＬのＲＳ－４２２用ＩＣを採用します。
高速Ｉ/Ｏ 入出力共、１０Ｍｂｐｓ、瞬時同相除去電圧の高いフォトカプラを採用し、レンズ位置指令、 また、エンコーダＡ/Ｂ相の入力として使用します。
高容量出力 絶縁後、ＦＥＴにてドライブし、出力電流５００ｍＡドライブ可能です。
センサー入力部 異常信号の入力 ＤＣ２４Ｖ／１２Ｖ／５Ｖ　１０ｍＡ。
小型モータドライブ 今回使用した小型モータの通常動作電流は、±３０ｍＡです。 モータの最大ドライブ電流は、ＡＭＰの小型化の為、７０～９０ｍＡ程度に制限します。 モータドライブ回路がＧＮＤへショートした時、電源ＤＣ１２Ｖで、 出力電流９０ｍＡ時のモータドライブ回路の消費電力は、１．０８Ｗとなります。 トランジスタが破壊するジャンクション温度１５０℃まで５０℃以上のマージンがあります。
Ａ/Ｄ部 サーミスタを採用して、装置内の温度計測を行っています。
一定以上の温度のみ、ＦＡＮを駆動しています。
電源 ＤＣ２４Ｖ単一、ＤＣ１２Ｖ単一入力可。
