組込コンピュータ装置設計･製作
産業用組込コンピュータシステムでは、消費電力が小さく、 形状が小さいマイクロコンピュータ（ＭＰＵ)が使用されます。 対環境を考慮して設計したボードでは、 ＰＣシステムより寿命が長く１０年程度の寿命があります。 ＭＰＵに下記のアナログ計測、ドライブ、通信機能など、最低限必要な機能を持たせた コストパフォーマンスの良い一枚の専用ボードを作成することができます。 静電試験器、ノイズ試験機、恒温恒湿器などを使用して、 ノイズに強い、耐環境性の製品作りを行います。 |
|
マイクロコンピュータとしては古くはＴＭＰＺ８４Ｃ０１５、Ｖ２５、ＳＨ７０３２、ＳＨ７５５０Ｒ、ＳＨ７２０６、ＳＨ７２１６７
最近は、Synergy Ｓ１ＪＡを使用しています。

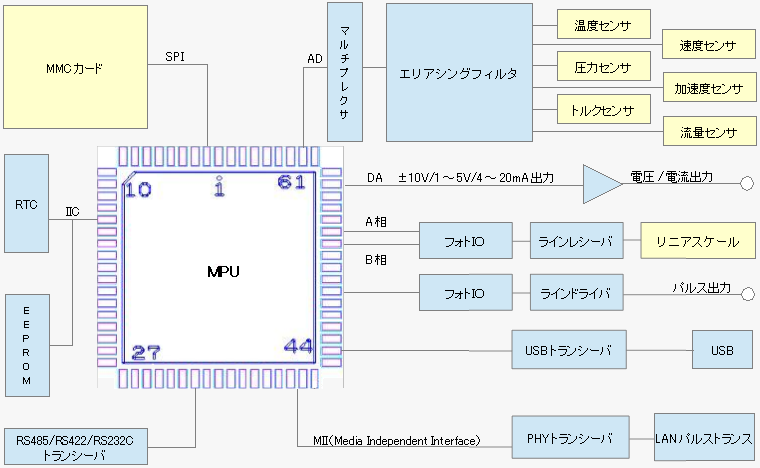

又、ＡＲＭの中からＳＴＭ３２Ｍ２０５ＲＣＴ６、Ｓ１ＪＡ７８３Ａ０１ＣＦＭを採用しました。 ８ビットの低価格ＣＰＵとしてＰＩＣ１６Ｆ８７７、ＰＩＣ１６Ｆ６８８、ＰＩＣ１６Ｆ８８６、ＰＩＣ１８Ｆ４２２１ などを主に使用しています。 組込マイクロコンピュータＭＰＵに
＋温度、圧力、流量、変位、速度、加速度、トルク、電流、電圧、抵抗値などのＡＤコンバータ
＋上記を出力するＤＡコンバータ ＋エリアシングフィルタ、ローパスアクティブフィルタ、ハム除去フィルタ ＋３端子、４端子測定用定電流計測アンプ ＋リニアスケール、エンコーダ等の絶縁型ＡＢ相４逓倍カウンター回路、ラインレシーバ ＋ＰＷＭモータドライバ、位置指令用ラインドライバ、ステッピングモータドライブ ＋油圧サーボバルブアンプ ＋スイッチ、信号のＯＮ／ＯＦＦ、アラームなど各機器との接続用フォトＩＯインタフェース ＋リレー、半導体ＭＯＳリレー駆動回路、ＳＳＲ、ヒータードライブ ＋ＲＳ－２３２Ｃ、ＲＳ－４２２、ＲＳ－４８５規格の通信インタフェース ＋ＬＡＮ通信インタフェース ＋設定値保存用ＥＥＰＲＯＭ、データ保存用ＭＭＣカード ＋ＥＥＰＲＯＭ、ＡＤ、ＤＡ、リモートＩＯを制御するＩＩＣ、ＳＰＩインタフェース ＋時計機能のＲＴＣ 仕様に応じたインタフェースを組み込み、コンパクトにカスタマイズした設計・製作を行います。 |
